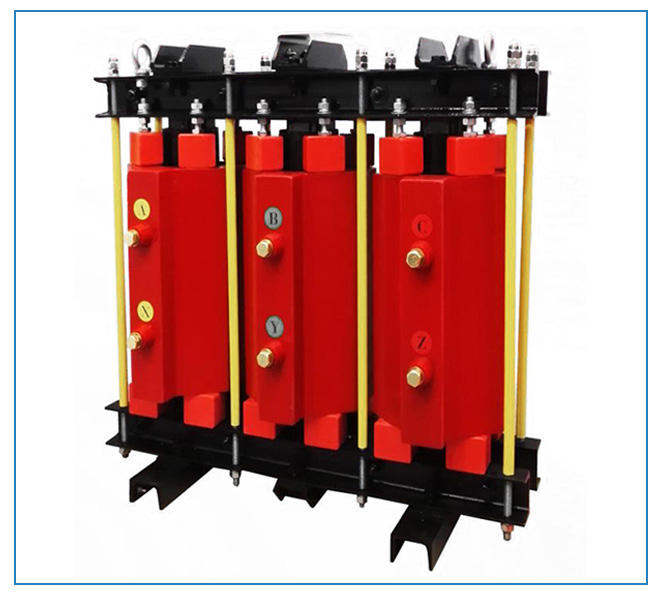

高壓串聯電抗器
高壓串聯電抗器主要用于6kV～35kV電力系統與高壓電容器組相串聯，能夠有效的抑制和吸收高次諧波，限制合閘涌流及操作過電壓，保護電容器組，改善系統的電壓波形，提高電網功率因數。
串聯鐵芯電抗器分為三相和單相兩種，采用干式鐵芯結構，均為環氧澆注式。
鐵芯采用優質低損耗冷軋取向硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。
線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點。
電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。
線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
使用環境
Use environment
海拔高度不超過2000米；運行環境溫度-25℃至+45℃，相對濕度不超過90%
周?chē)鸁o(wú)有害氣體，危險物品
周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備。
安裝設備的優點
PRODUCT DETAIL
可保護電容器，降低涌流倍數，吸收諧波，降低諧波電壓值，減少畸變，提高電能質量
可保護設備，避免電流過大而造成設備損壞
內部短路時，減少短路電流；外部短路時，減少對短路電流的助增作用
降低涌流倍數、吸收諧波，降低諧波電壓值，減少畸變，提高電能質量
訂貨時需提供以下參數：
a） 配套電容器組的三相容量Qc（kvar）
b） 配套電容器的額定相電壓Ucn（kv）
c） 電抗率k（%）
d） 是否有諧波
產品技術參數
PRODUCT DETAIL
|
型號
電容容量（Kvar)
外形尺寸（L*W*H)
安裝尺寸（D*E)
安裝孔徑（K*J)
HZS-CKSC-9/11-6%
150
650*400*750
440*210
Φ13*30
HZS-CKSC-12/11-6%
200
650*400*750
440*210
Φ13*30
HZS-CKSC-18/11-6%
300
700*400*770
480*250
Φ13*30
HZS-CKSC-27/11-6%
450
750*500*860
500*250
Φ13*30
HZS-CKSC-36/11-6%
600
850*500*860
550*260
Φ13*30
HZS-CKSC-45/11-6%
750
850*500*860
550*260
Φ13*30
HZS-CKSC-54/11-6%
900
900*500*930
550*260
Φ13*30
HZS-CKSC-60/11-6%
1000
900*500*930
550*260
Φ13*30
HZS-CKSC-72/11-6%
1200
900*520*1080
590*280
Φ13*30
HZS-CKSC-90/11-6%
1500
1000*550*1140
620*300
Φ13*30
HZS-CKSC-108/11-6%
1800
1000*550*1180
620*300
Φ13*30
HZS-CKSC-120/11-6%
2000
1000*550*1180
620*300
Φ13*30
HZS-CKSC-144/11-6%
2400
1100*600*1250
650*350
Φ13*30
HZS-CKSC-180/11-6%
3000
1220*650*1290
730*400
Φ13*30
HZS-CKSC-240/11-6%
4000
1280*700*1400
760*420
Φ13*30
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
通知
詳細尺寸已訂貨時，技術文件為準，圖上只供參考
