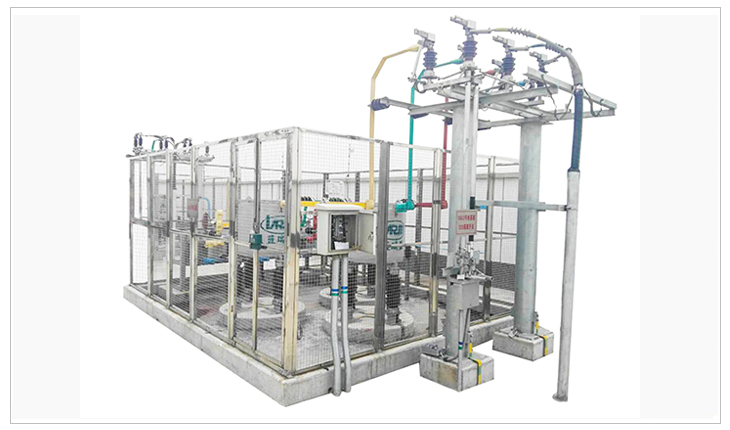

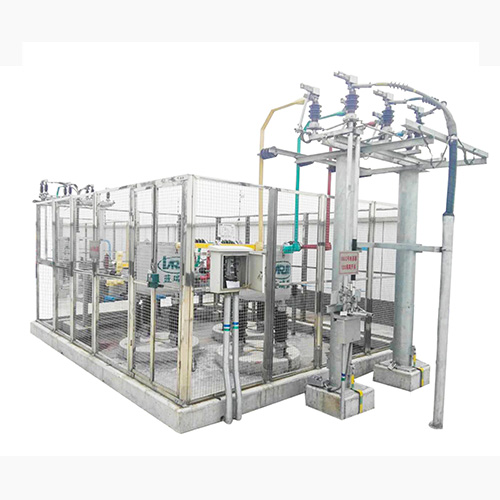

高壓無源濾波無功補償裝置
HZS-BKLFC型高壓無源濾波裝置是治理供電系統中諧波裝置。該裝置以治理諧波為主，兼顧無功功率補償，可廣泛應用于冶金、石化、礦山、建材、給排水等諧波污染嚴重的場所。該裝置是由濾波電容器串聯濾波電抗器組成，在基波頻率時產生容性無功功率，補償系統的感性無功，改善系統的功率因數。在諧波頻率下電容器與電抗器產生串聯諧振，對諧波電流形成低阻抗的通路，使諧波電流大部分流入諧波濾波裝置；主要包括單調諧濾波回路和高通濾波回路，安裝于6kV、10kV、35kV母線側，能夠?qū)⒅C波大部分吸收，以維護良好的用電環境，保障電氣設備的安全運行。同時，還可以提高電網的功率因數，收到良好的經濟效益。
1:濾波器組成調諧式串聯濾波電路或二階高通濾波電路，向諧波提供了一個電網以外的低阻抗通道，使這些諧波電流大部分流入濾波器。
2:采用濾波專用電容器及電抗器。
3:濾波支路同時提供工頻無功補償功率。
4:采用先投后切的投切濾波器原則，防止諧波放大，避免電網諧振，改善電網電壓質量。
5:強大的系統設計能力，使用國內先進的仿真系統進行系統仿真，通過精確的仿真模型，準確的確定最佳設計方案，為用戶解決一切諧波困擾。
6:采用微機保護系統，安全，裝置具備過壓保護、欠壓保護、欠流保護、過流保護、零序電流保護、多達四路的電容支路不平衡電壓保護
7:人工和自動兩種控制方式，操作方便、智能化程度高。
一：工作環境條件
a．室外環境空氣溫度：-35℃～+45℃
b．環境空氣相對濕度：40℃時為20%～90%；
c．大氣壓力：海拔2000米及以下。
二：周?chē)h(huán)境要求
a．不允許有較強的振動與沖擊;
b.不允許有腐蝕和破壞絕緣的氣體、導電介質、含有危險的介質存在，不允許有嚴重的霉菌存在。
1:額定電壓等級：6、10、35kv；額定頻率：50Hz。
2:標準工作電壓：6.6、12、40.5kv；絕緣水平：23、30、75kv。
3:額定容量：100-10000kvar，可分1-4組。
4:濾波效果：電壓諧波總畸變率＜4%，電流諧波濾除率＞70%，補償效果：功率因數達到0.9以上。
5:裝置能在方均根值不超過1.1倍電容器組額定額定工作電壓下長期運行。
6:裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行。
7:每組電容器設有放電線圈，可在30秒內將剩余電壓降低到50V一下。
8:整組電容器組實測總?cè)萘颗c各電容器額定值總和之差不超過+10%-0，各相電容偏差不超過5%。
訂貨須知：

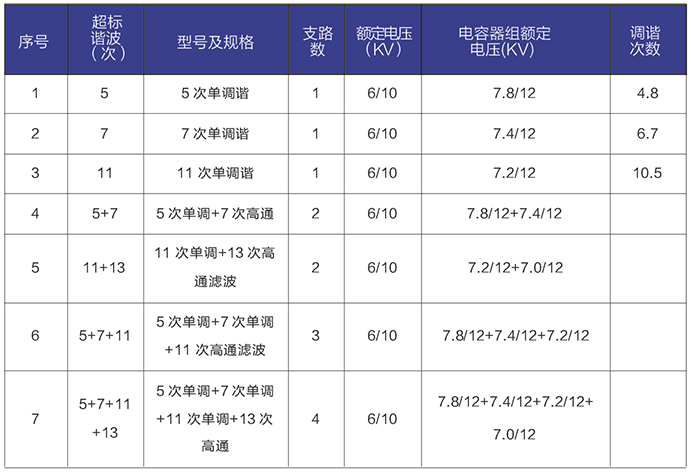

1:上圖補償容量和補償路數可根據客戶需求修改
2:表中容量只列出10008kvar，超出補償容量和補償路數可根據客戶需求定制
3:以上所列為典型的六脈或十二脈整流情況下的諧波情況，可涵蓋大部分的系統運行狀態，若有不同，可根據現場情況進行定制。
4:濾波支路的設計以現場測量的諧波數據為依據。
5:訂貨時，客戶需要提供諧波系統含量、系統負載性質及容量。
安裝方式：裝置戶內、戶外安裝都適用。
-
用料講究 品質保證
與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。
封閉設計 安全可靠
封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。
-
-
熔絲保護 響應快速
創造性采用熔斷器代替?zhèn)鹘y(tǒng)微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！
精確投切 無涌流
精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
研發實力
擁有專業的研發技術團隊，專注于無功補償領域的研究，不斷創新
生產實力
5000平方米生產車間，從國外引進 生產設備，滿足任何行業的需求
質量檢測
具備完善的檢測實驗設備，配備專業化質檢人員，質量有保障
貼心服務
安排人員定期巡檢，上門檢修等服務，24h全天候售后服務體系
合肥眾升科技有限公司于2001年8月成立，坐落于安徽省合肥市肥東縣經濟開發區，致力于無功補償領域的研發、設計和生產，是一家擁有自主知識產權的電氣企業。公司先后獲得了中國質量認證中心的ccc認證、ISO9001質量體系認證、國家電器產品質量監督檢驗中心型式試驗的認可。
|
