熔斷器取代微型斷路器，新型無功補償柜!

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2016-04-14 15:28:00【大中小】

為什么電容柜不能用微型斷路器？

低壓電容柜安裝在變壓器出口側，如電容柜各分支回路發生短路，相當于變壓器出口短路，短路電流相當大，可達20kA以上，如電容柜各支路采用微型斷路器作為短路保護是不科學的，因?yàn)槲⑿投搪烽_(kāi)斷電流最大只有15kA，顯然開斷不了，導致電容柜兩相或三相短路，各支路元件發生損壞、燒毀、爆炸等事故；或變壓器出口斷路器異常跳閘，導致變壓器輸出端所有用電設備強制斷電，嚴重影響用戶生活和工作，造成不可估量的損失！

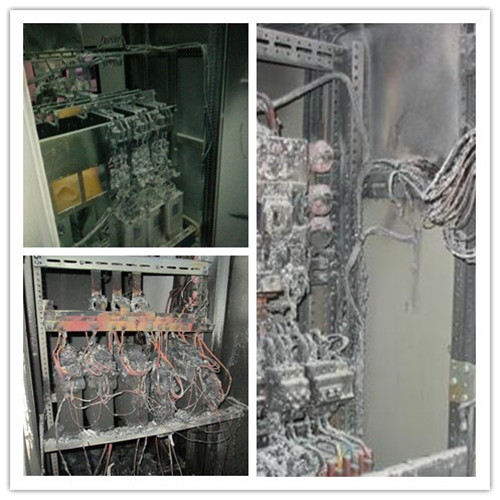

燒毀的無功補償柜

過載、短路保護開端能力不夠造成的損失

微型斷路器作為過載及短路保護器，當過載或短路時，其電流較大，熔體發熱達到熔點而熔化，電路斷開，起到保護作用，微型斷路器的有4．5kA、6kA、10kA等幾種額定分?jǐn)嗄芰Γh(yuǎn)遠達不到過載、短路電流的數值，而熔斷器的開斷電流可達100kA，當發生短路時熔斷器快速開斷短路電流，杜絕事故的發展，熔斷器開斷短路電流完全是有由物理特性決定的，絕不會發生拒斷或誤斷，真正意義上起到過載、短路保護的作用！

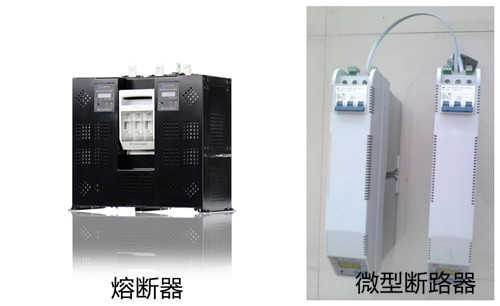

熔斷器、微型斷路器的對照

熔斷器

微型斷路器

工作原理

利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分?jǐn)嚯娐返囊环N電器，開斷短路電流完全有物流特性決定，屬于物理特性電氣設備。

由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成，屬于機械特性。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。

過載、短路分?jǐn)嗄芰?

分端能力高達100KA以上。

分?jǐn)嗄芰Ω采w了6~10KA的范圍

分?jǐn)啵憫?yīng)）時間

安秒特性：熔斷器的動作是靠熔體的熔斷來實現的，當電流較大時，熔體熔斷所需的時間就很短。

機械特性型電氣設備，分?jǐn)鄷r(shí)間緩慢，響應不及時，并且具備機械疲勞特性。

由此，微型斷路器不能作為電容柜各支路的過載、短路保護開關，只能選用熔斷器！

眾升科技，以安全作為公司的發展理念，為用戶提供好的產品，新一代智能電容模塊采用熔斷器作為過載、短路保護開關，安全性大大提升，一經面世就深得青睞！

智能電容模塊
